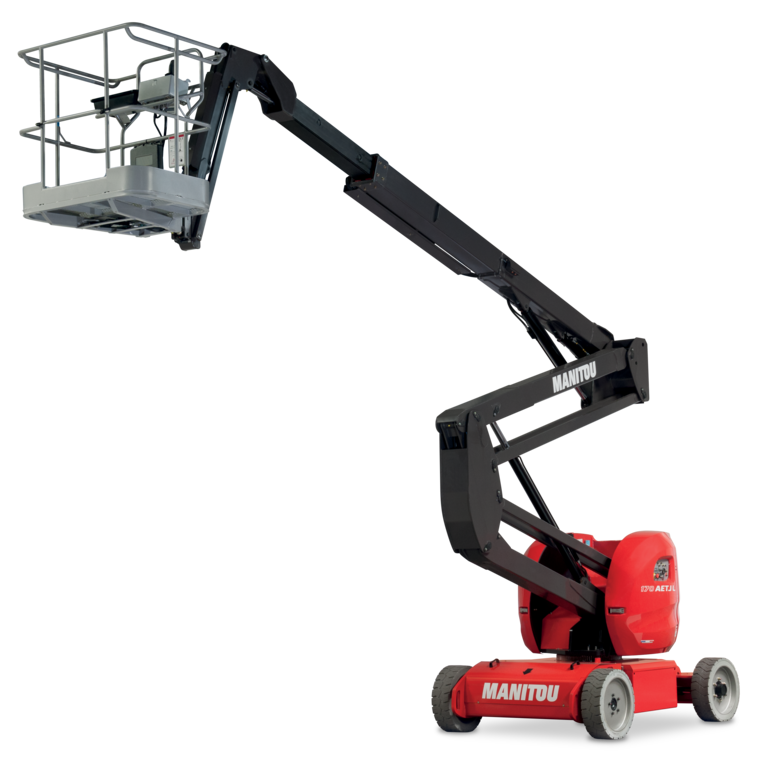

Nacelle élévatrice Manitou 170 AETJ-L

Atteignez de nouveaux sommets avec la nacelle articulée MANITOU 170 AETJ-L. Grâce à son déport et son surplomb exceptionnels, cette nacelle vous permet d’accéder aux zones de travail les plus difficiles d’accès sans déplacer la machine. Sa structure articulée et ses mouvements hydrauliques précis vous assurent un positionnement optimal pour réaliser vos opérations en toute sécurité. Retrouvez cette nacelle MANITOU 170 AETJ-L chez SOFIMA.

CARACTÉRISTIQUES PRINCIPALES -
Nacelle élévatrice Manitou 170 AETJ-L

Hauteur de travail (m) : 16.51
Énergie : Électrique – Plomb

Téléchargement -
Nacelle élévatrice Manitou 170 AETJ-L

Documentation
technique

CARACTÉRISTIQUES DÉTAILLÉES -
Nacelle élévatrice Manitou 170 AETJ-L

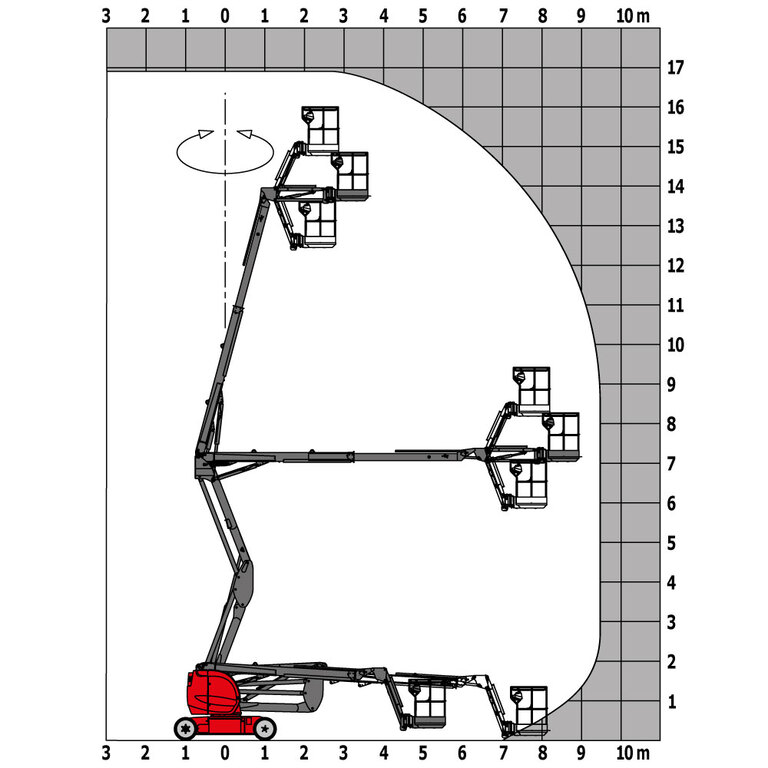

Nacelle élévatrice Manitou 170 AETJ-L - Abaque de charge — Abaque de charge

Capacités

Déport maximal

9 m

Hauteur de plate-forme

14.51 m

Rotation tourelle

355 °

Hauteur de travail

16.51 m

Poids et dimensions

Hauteur hors tout repliée

2.04 m

Rayon de braquage extérieur (avec fourches)

4.3 m

Déport du contrepoids (tourelle à 90°)

0.08 m

Rayon de braquage extérieur

4.3 m

Hauteur plancher (accès)

0.4 m

Hauteur hors tout

1.97 m

Largeur hors tout

1.75 m

Longueur hors-tout

6.84 m

Longueur hors tout repliée

5.12 m

Garde au sol au centre de l’empattement

0.14 m

Longueur pendulaire

1.26 m

Poids de la nacelle*

7225 kg

Rotation tourelle

355 °

Type de roues

Bandage non marquant

Pneus standards

24 x 7.5 in / 600 x 190 mm

Rayon de braquage (extérieur roues)

4.3 m

Empattement

2 m

Performances

Vitesse de translation - en mode travail

0.6 km/h

Vitesse de translation - en mode transport

5 km/h

Source d'alimentation

Électrique - Plomb

Pente franchissable

22 %

Dévers autorisé

3 °

Roues

Type de roues

Bandage non marquant

Pneus standards

24 x 7.5 in / 6 x 190 mm

Nombre de roues arrières

Nombre de roues motrices

Roues motrices (avant)

Roues motrices (arrière)

Roues directrices (avant)

Roues directrices (arrière)

Freinage sur roues (avants)

Freinage sur roues (arrières)

Moteur/batterie

Capacité de la batterie

240 Ah

Énergie batterie

11 kWh

Tension batterie

48 V

Puissance du moteur de traction

3 kW

Puissance du moteur d'élévation

3.7 kW

Divers

Poinçonnage au sol

16.60 daN/cm2

Conformité aux normes

Directives européennes : 2006/42/CE- Machines (EN280-1 :2022 révisée) - 2004/108/CE (CEM) - CEM selon EN 12895 / 2015 +A1 / 2019
